常见连铸设备

　　常见连铸设备

　　



　　方坯连铸机总体效果图

　　



　　板坯连铸机总体效果图

　　1)钢包回转台

　　钢包回转台用于把钢包回转到或旋转出浇注位置，主要有直臂式和蝶式 。

　　



　　2)中间罐车

　　中间罐车承载装满钢液的中间罐，在设定的浇注位、烘烤位之间走行，实现中间罐的升降、对中和称重功能。

　　



　　3)结晶器

　　结晶器使浇入其中的钢水快速冷却，按所需断面初步凝结成形。保证出结晶器后的钢水坯壳能承受内部还未凝固钢水的静压力。

　　



　　热调宽板坯结晶器

　　4)结晶器振动装置

　　使结晶器铜管与铸坯凝固壳之间保持相对运动，使二者间保持良好的脱模状态和冷却传热效果。主要有机械、液压和电动缸振动应用较广泛。

　　



　　板坯全板簧液压振动

　　



　　方坯电动缸振动

　　5)扇形段(导向段)

　　带有液芯的铸坯从结晶器出来进入扇形段(导向段)，受到扇形段(导向段)辊子的支撑、引导而逐渐凝固。

　　



　　板坯弯曲段

　　



　　板坯扇形段

　　



　　大方坯导向段

　　6)拉矫机

　　用于输送引锭杆，从结晶器拉出引锭杆和热坯，并根据最小临界应力对热坯进行矫直。铸坯进入水平段，由火切机或液压剪完成定尺切割，再由切后辊道输送至出坯辊道。

　　



　　整体式拉矫机

　　

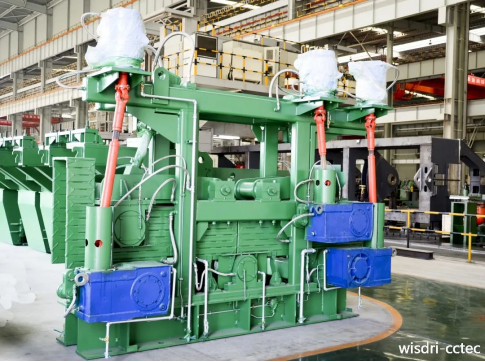

　　独立牌坊式拉矫机
